Detailní popis
PÁSOVÁ PILA JE NEJRYCHLEJŠÍ, NEJLEVNĚJŠÍ A NEJEFEKTIVNĚJŠÍ ŘEŠENÍ PRO ODDĚLOVÁNÍ 3D TIŠTĚNÝCH KOVOVÝCH DÍLŮ Z TISKOVÉ DESKY.

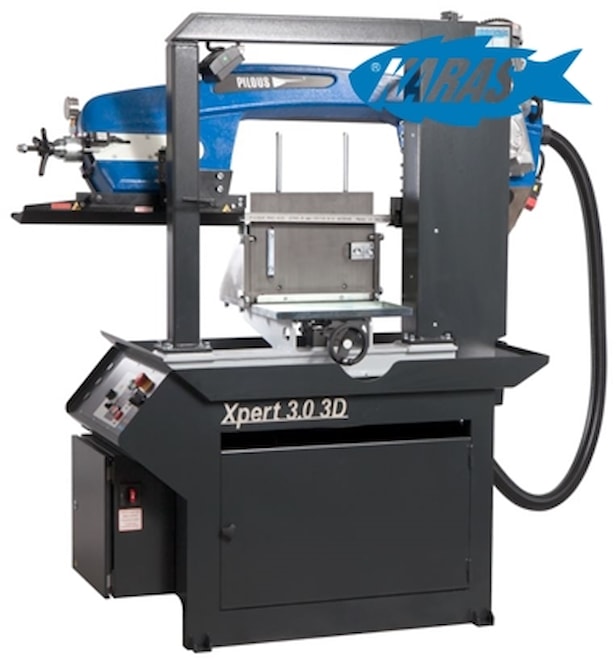

Jednoúčelová dvousloupová pásová pila zaručuje rychlé a přesné oddělení výrobku z 3D tiskárny od tiskové desky.
Přesnost řezu 0,1 mm, šířka řezu 1,5 mm.

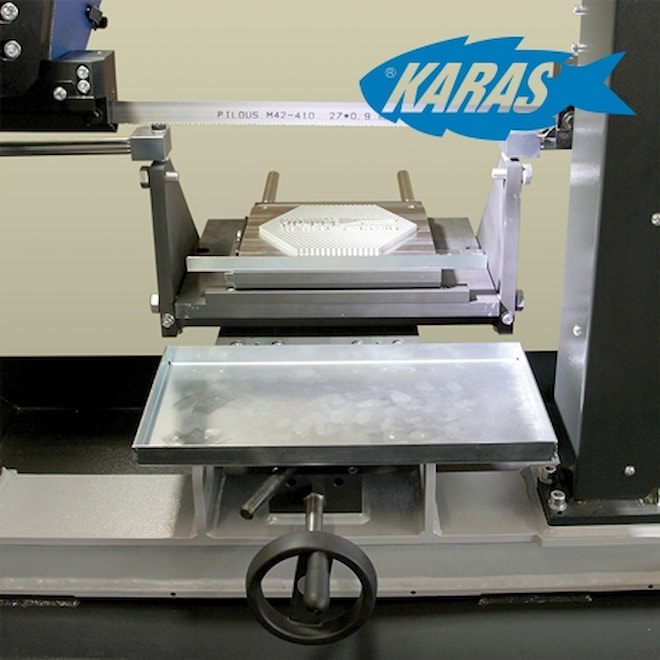

Speciální, nastavitelný systém upínání tiskové desky zaručuje její optimální upnutí. Je vybaven sklápěcím mechanismem s dorazy. To umožňuje snadné a rychlé uchycení tiskové desky v horizontální poloze a jednoduché sklopení do vertikální pracovní polohy.
Přesné upnutí tiskové desky zaručuje nastavení řezu s minimálními přídavky a tím úsporu materiálu při tisku. Vzdálenost řezu od tiskové desky lze velmi snadno nastavit manuálně ovládacím kolem.
Maximální rozměr tiskové desky 300 x 360 mm, rozteče a průměr závitů upravíme dle Vašich požadavků.

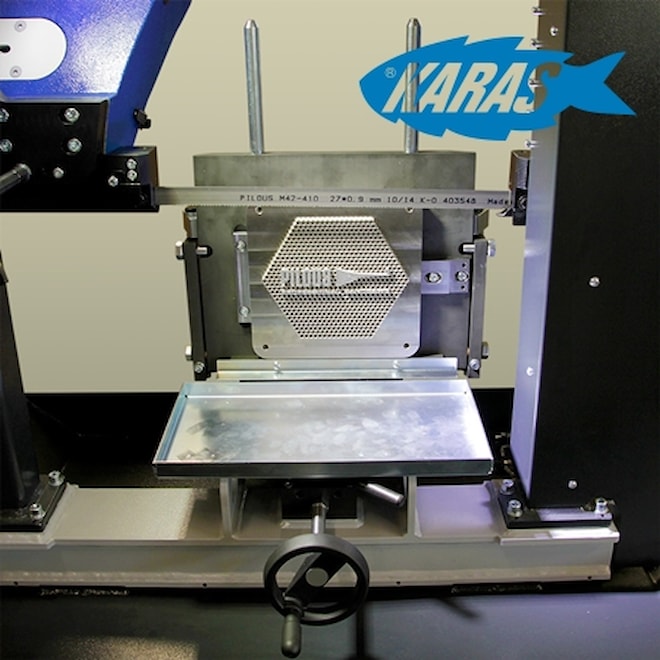

Plynule nastavitelná čelist upínacího systému umožňuje instalaci tiskové desky tloušťky 10-60 mm s možností mechanického přestavení až na rozsah 0-70 mm.
Ve standardním provedení je čelist upínacího systému připravena pro uchycení tiskové desky o rozměru 250 x 250 mm.
Deska může být uchycena dvěma způsoby:
- 1.pomocí šroubů, standardní rozteč závitů 210 x 210 mm. V čelisti upínacího systému jsou tyto závity řešeny výměnnými vložkami, takže je možné zvolit velikost závitu podle průměru otvoru pro šroub v tiskové desce, M5 , M6 a M8. Taktéž je vložka výměnná v případě poškození závitu.
- 2.pomocí systému rychloupínání, velmi jednoduché upnutí utažením jednoho šroubu. Systém rychloupínání je možné upravit na velikost tiskové desky podle Vašich požadavků.
Stroj je usazen na inovovaném podstavci, při jehož konstrukci byl kladen důraz nejen na dostatečnou stabilitu, ale i na co nejmenší rozměr (šířka podstavce je pouze 700 mm) a možnost jednoduchého odstranění třísek do vyjímatelného zásobníku.
Kvalitní osvětlení pracovního prostoru výkonnou LED lampou.
Zcela nová koncepce odlitku ramene pilového pásu a unikátní design. Mohutné litinové rameno je v kategorii dvousloupových pásových pil zcela výjimečné. To v kombinaci s masivním dvousloupovým uložením ramene, pohybujícím se na lineárních vedeních, zaručuje vynikající tuhost celého systému a přesný řez.

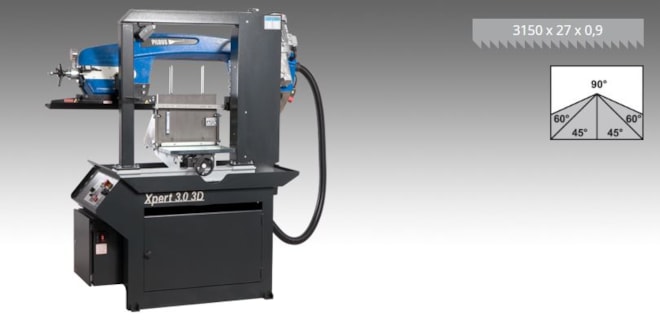

Jako řezný nástroj je použit průmyslový Bi-metalový pilový pás velikosti 27 x 0,9 mm. Přesnost řezu pilového pásu zaručuje třístranné tvrdokovové vedení před a za řezem. K dosažení maximální produktivity řezání přispívá i možnost nastavení optimální rychlosti pilového pásu pomocí frekvenčního měniče v rozsahu 20-130 m/min., což výrazně přispívá k přesnosti a rychlosti řezu a životnosti pilových pásů.
Rameno pilového pásu se na lineárních vedeních pohybuje pomocí hydraulického válce poháněného výkonným hydraulickým agregátem. Jednoduché ovládání na centrálním ovládacím panelu a plynule nastavitelná rychlost posuvu do řezu. Po ukončení řezu se automaticky vypne pilový pás a rameno vyjede nahoru do původní, nastavitelné polohy.
Stroj se vyznačuje celkovým velmi robustním zpracováním. Základ tvoří stabilní podstavec stroje s upínacím systémem tiskové desky a systémem dvousloupového uložení ramene. Jedinečné rameno pilového pásu je osazeno oběžnými litinovými koly s masivním uložením, poháněných průmyslovým motorem s šnekovou převodovkou. To vše zaručuje dlohodobou přesnost řezu a životnost stroje.
