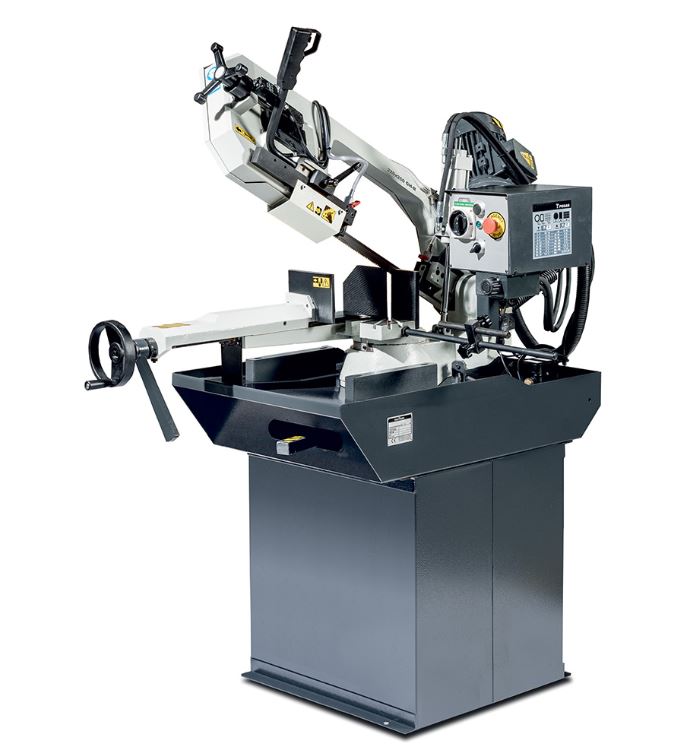

PEGAS pásová pila na kov 220x250 GH-R

• Gravitační pásová pila.
• Pracovní pohyb ramene zajištěn vlastní hmotnosti ramene, rychlost regulována hydraulickým válcem.

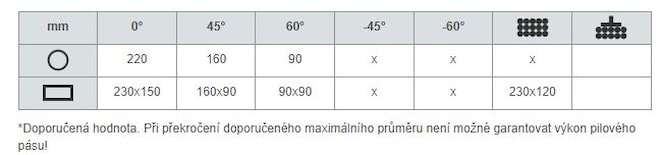

• Pila je určena pro dělení materiálu v kolmých i úhlových řezech, úhlové řezy plynule nastavitelné od 0 do +60 stupňů vpravo.
• Změna úhlu pomocí rychloupínací páky.
• Nalézá uplatnění v kusové a malosériové výrobě a vzhledem ke své robustní konstrukci umožňuje dělení široké škály profilů i tyčí plného průřezu.

Konstrukce:

• Pila je konstrukčně řešena tak, aby odpovídala standardnímu namáhání ve výrobních podmínkách.
• Veškeré nosné části pily jsou řešeny jako odlitky z litiny z důvodů pevnosti, tlumení vibrací a rázů.
• Rameno pily je vyrobeno z litiny a navrženo tak, aby byla zajištěna potřebná síla a přesnost řezání. Rameno skloněno o 25°, což zvyšuje životnost pásu.
• Dolní pracovní poloha ramene ovládána vačkou a mikrospínačem. Po dosažení dolní koncové polohy se rameno automaticky zastaví. Rameno pily zvedá obsluha manuálně.
• Svěrák je vyroben z litiny.
• Čelisti zajišťují bezpečné upnutí materiálu.
• Manuálně ovládaný svěrák uložen v seřiditelné rybinové drážce. Pohyb čelisti je manuální pomocí kolečka a trapézového šroubu.
• Provedení točny z litiny.
• Otočný stůl dodává veliký prostor pro podepření materiálu a jeho precizní upnutí. Manuální natáčení pily pro úhlové řezy, aretace pomocí rychloupínací páky.
• Obecné úhly nastaveny pomocí noniusu.

Standardní výbava:

• Vedení pásu ve vodítkách s destičkami a naváděcími ložisky a po litinových kladkách.
• Pila má na straně pohonu vodítko uložené na pevném nosníku. Na straně napínání je vodítko uloženo na posuvném nosníku.
• Nosník posuvného vodítka pásu manuálně nastavitelný v celém pracovním rozsahu, manuální fixace nosníku.
• Nosník vodítka se pohybuje v kluzném vedení.
• Pilový pás je chráněn krytem, který chrání obsluhu před odpadávajícími pilinami a chladicí emulzí.
• Mechanické napínání pilového pásu. Indikace správného napnutí pilového pásu. Pohon prostřednictvím šnekové převodovky s trvalou olejovou náplní.
• Třífázový motor s dvojitým vinutím, 2 řezné rychlosti.
• Tepelná ochrana motoru.
• Chladící systém na řeznou emulzi s rozvodem kapaliny do vodítek pilového pásu.
• Podstavec se zásobníkem na třísky
• Mikrospínače napnutí pilového pásu a otevření krytu kladek.
• Ovládání 24 V.

Základní výbava stroje:

• Stavitelný doraz.
• Pilový pás.
• Sada nářadí pro běžnou údržbu stroje.
• Návod k obsluze v elektronické podobě na CD.

Pracovní cyklus:

Pracovní pohyb ramene zajištěn vlastní hmotnosti ramene, pozice ramene je definována hydraulickým válcem. Rychlost řezného posuvu je regulovaná přepouštěcím ventilem umístěném na hydraulickém válci. Po dokončení řezu v dolní poloze se pohyb pilového pásu automaticky vypne. Zdvihnutí ramene provádí obsluha manuálně. Manuální upnutí a uvolnění materiálu. Obsluha manuálně zakládá, posouvá a odebírá materiál.
