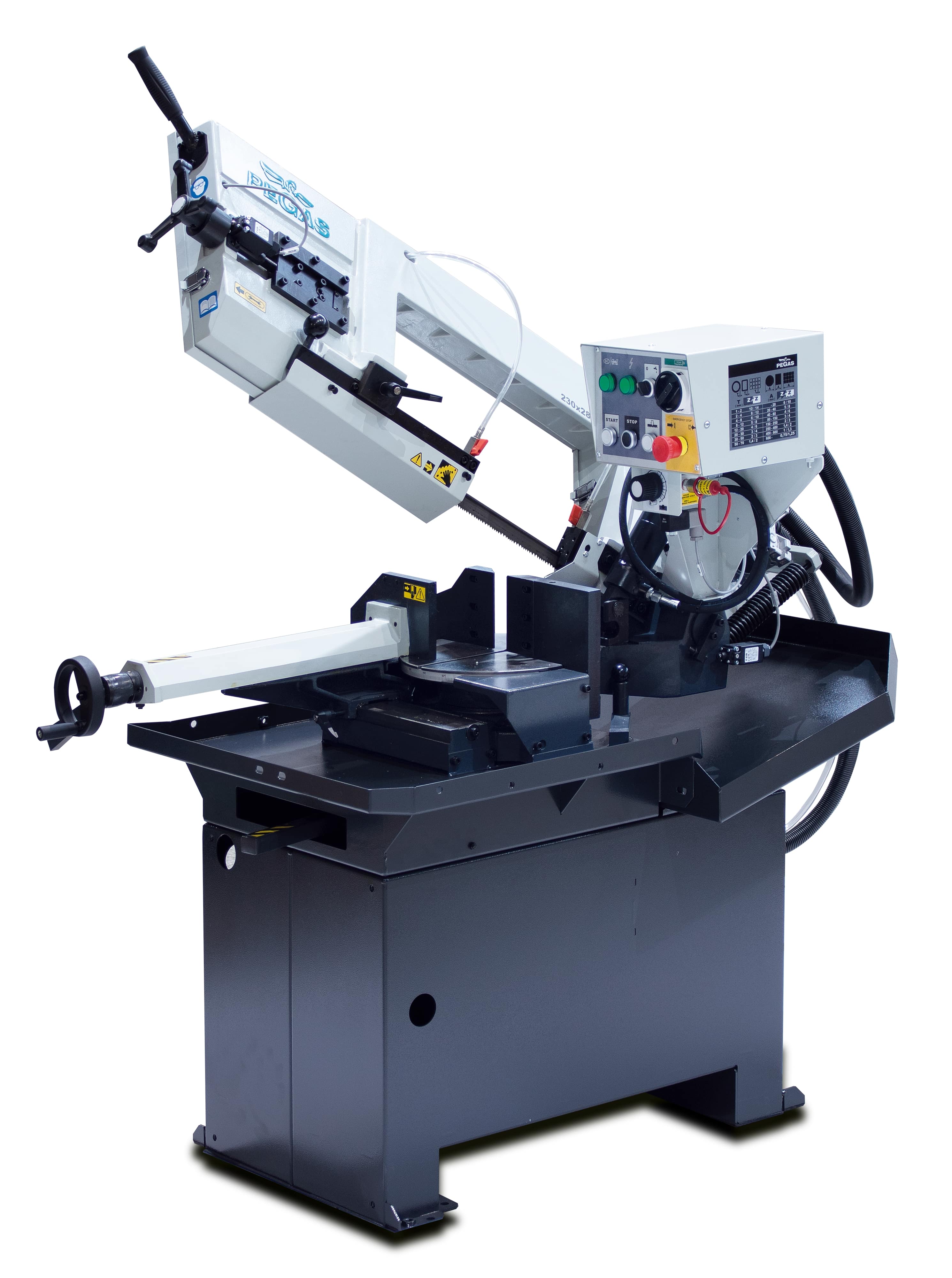

PEGAS gravitační pásová pila na kov 230x280 GH-LR-M2V

Gravitační pásová pila - model se silnějším motorem!

Pracovní pohyb ramene zajištěn vlastní hmotností ramene, rychlost regulována hydraulickým válcem a elektromagnetickým ventilem.

Pila je určena pro dělení materiálu v kolmých i úhlových řezech, úhlové řezy plynule nastavitelné od 0 do +60 stupňů vpravo a od 0 do - 45 stupňů vlevo.

Nalézá uplatnění v kusové a malosériové výrobě a vzhledem ke své robustní konstrukci umožňuje dělení široké škály jakostí materiálů včetně nerezových a nástrojových ocelí, profilů i plných polotovarů.

Konstrukce:

• Pila je konstrukčně řešena tak, aby odpovídala standardnímu namáhání ve výrobních podmínkách.
• Veškeré nosné části pily jsou řešeny jako odlitky z litiny z důvodů pevnosti, tlumení vibrací a rázů.
• Rameno pily je vyrobeno z litiny a navrženo tak, aby byla zajištěna potřebná síla a přesnost řezání.
• Rameno skloněno o 25°, což zvyšuje životnost pásu.
• Dolní pracovní poloha ramene ovládána vačkou a mikrospínačem.
• Po dosažení dolní koncové polohy se rameno automaticky zastaví. Rameno pily zvedá obsluha manuálně.
• Svěrák je vyroben z litiny.
• Čelisti zajišťují bezpečné upnutí materiálu.
• Manuálně ovládaný svěrák uložen v seřiditelné rybinové drážce.
• Pohyb čelisti je manuální pomocí kolečka a trapézového šroubu. Těleso svěráku se posouvá vlevo-vpravo podle směru nastavení úhlového řezu, fixace pomocí kličky.
• Provedení točny z litiny. Otočný stůl dodává veliký prostor pro podepření materiálu a jeho precizní upnutí.
• Manuální natáčení pily pro úhlové řezy, aretace pomocí rychloupínací páky.
• Obecné úhly nastaveny pomocí noniusu.

Standardní výbava:

• Vedení pásu ve vodítkách s destičkami a naváděcími ložisky a po litinových kladkách.
• Pila má na straně pohonu vodítko uložené na pevném nosníku. Na straně napínání je vodítko uloženo na posuvném nosníku.
• Nosník posuvného vodítka pásu manuálně nastavitelný v celém pracovním rozsahu, manuální fixace nosníku. Nosník vodítka se pohybuje v seřiditelné rybinové drážce.
• Pilový pás je chráněn krytem, který chrání obsluhu před odpadávajícími pilinami a chladicí emulzí.
• Mechanické napínání pilového pásu.
• Automatická indikace správného napnutí pilového pásu seřízeným mikrospínačem z výroby. Pasivně poháněný čistící kartáč pilového pásu pro dokonalé očištění a funkci pilového pásu.
• Pohon pilového pásu prostřednictvím šnekové převodovky s trvalou olejovou náplní.
• Třífázový motor s dvojitým vinutím, 2 řezné rychlosti.
• Tepelná ochrana motoru.
• Chladící systém na řeznou emulzi s rozvodem kapaliny do vodítek pilového pásu.
• Podstavec se zásobníkem na třísky
• Mikrospínač napnutí pilového pásu a otevření krytu kladek.
• Ovládání 24 V.

Základní výbava stroje:

• Stavitelný doraz.
• Pilový pás.
• Sada nářadí pro běžnou údržbu stroje.
• Návod k obsluze v elektronické podobě na CD.

Pracovní cyklus:

Pracovní pohyb ramene zajištěn vlastní hmotnosti ramene, pozice ramene je definována hydraulickým válcem. Škrtící ventil pro regulaci rychlosti řezného posuvu. Po dokončení řezu v dolní poloze se pohyb pilového pásu automaticky vypne. Zdvihnutí ramene provádí obsluha manuálně. Manuální upnutí a uvolnění materiálu. Obsluha manuálně zakládá, posouvá a odebírá materiál
